STC15学习笔记

前言

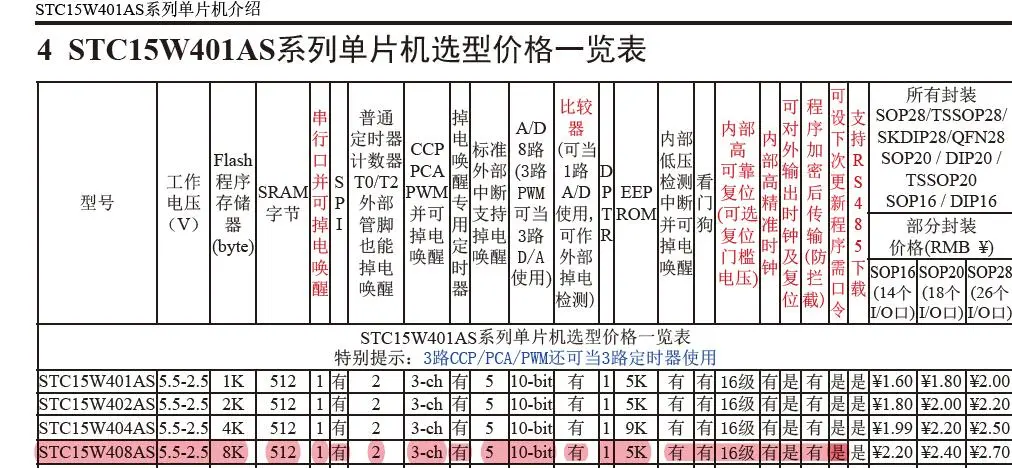

使用 STC15W408AS-35I-SOP20 单片机

在Keil C开发环境中，可以选择 Intel 8052 编译即可

ISP下载hex文件到单片机即可，设置波特率，尽量设置低一些，一般9600及以下，点击下载/编程后，再给目标上电

单片机介绍

头文件的话可以在STC-ISP软件里面找到头文件那，选择对应单片机系列即可有对应头文件，可直接保存文件或者复制代码，此款单片机一般使用 STC15.h 或者 STC15F2K60S2.h 均可

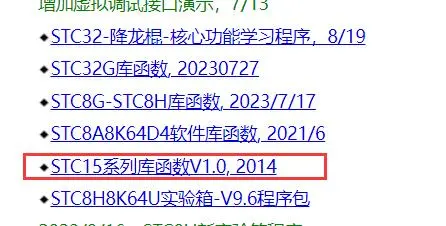

STC15也有库函数，可在官网直接搜索库函数即可

时钟

STC15W401AS系列单片机也是将系统时钟在管脚 SysClkO/P5.4 或 SysCLKO_2/XTAL2/P1.6 对外分频输出，但只能进行如下分频： SysClk/1, SysClk/2, SysClk/4

系统时钟是指对主时钟进行分频后供给 CPU、定时器、串行口、SPI、CCP/PWM/PCA、A/D转换 的实际工作时钟。STC15W4K32S4系列、STC15W401AS系列、STC15W1K08PWM系列及STC15W1K20SLQFP64单片机的主时钟既可以是内部R/C时钟，也可以是外部输入的时钟或外部晶体振荡产生的时钟。

MCLK是指主时钟频率，MCLKO是主时钟输出。SysClk是指系统时钟频率，SysClkO是指系统时钟输出

STC15单片机I/O口的四种模式以及配置

【STC15数据手册400页】

所有I/O口都可以由软件设置成4种工作模式中的一种，配置时 配置具体到每一个IO口引脚上的话，需要分别配置 PxM0 和 PxM1 参数(x表示端口组)，用的是 |= 运算，为的是不影响别的位的值，防止和别的IO口配置冲突

虽然每个I/0口在弱上拉(准双向口)/强推挽输出/开漏模式时都能承受20mA的灌电流(还是要加限流电阻,如1K，5602，472Q等),在强推挽输出时能输出20mA的拉电流（也要加限流电阻）,但整个芯片的工作电流推荐不要超过90mA， 即从MCU-VCC流入的电流建议不要超过9OmA,从MCU-Gnd流出电流建议不要超过9OmA,整体流入/流出电流建议都不要超过90mA

由于P1.7和P1.6口还可以分别作外部晶体或时钟电路的引脚XTAL1和XTAL2 ，所以P1.7/XTAL1和P1.6/XTAL2上电复位后的模式不一定就是准双向口/弱上拉模式。当P1.7和P1.6口作为外部晶体或时钟电路的引脚XTAL1和XTAL2使用时，P1.7/XTAL1和P1.6/XTAL2上电复位后的模式是高阻输入

cpp

比如P0，对应寄存器是P0M0和P0M1，对应寄存器地址是0x94和0x95
----------------------------------------------------------------
|      | Px^7 | Px^6 | Px^5 | Px^4 | Px^3 | Px^2 | Px^1 | Px^0 |
----------------------------------------------------------------
| PxM0 |  0   |   0  |  0   |  0   |  0   |   0  |   0  |  0   |
----------------------------------------------------------------
| PxM1 |  0   |   0  |  0   |  0   |  0   |   0  |   0  |  0   |
----------------------------------------------------------------
具体配置信息如下：
------------------------------------------
| PxM0 | PxM1 |         IO模式           |
------------------------------------------
|0     |0     | 准双向IO(传统8051 IO模式)  |
------------------------------------------
|1     |0     |         推挽输出          |
------------------------------------------
|0     |1     |        高阻态输入         |
------------------------------------------
|1     |1     |       开漏(不常用)        |
------------------------------------------

cpp

Px   -> 表示端口组置低电平或者高电平(0/1)
Pxx  -> 表示端口组某个引脚置低电平或者高电平(0/1)

定时器/计数器

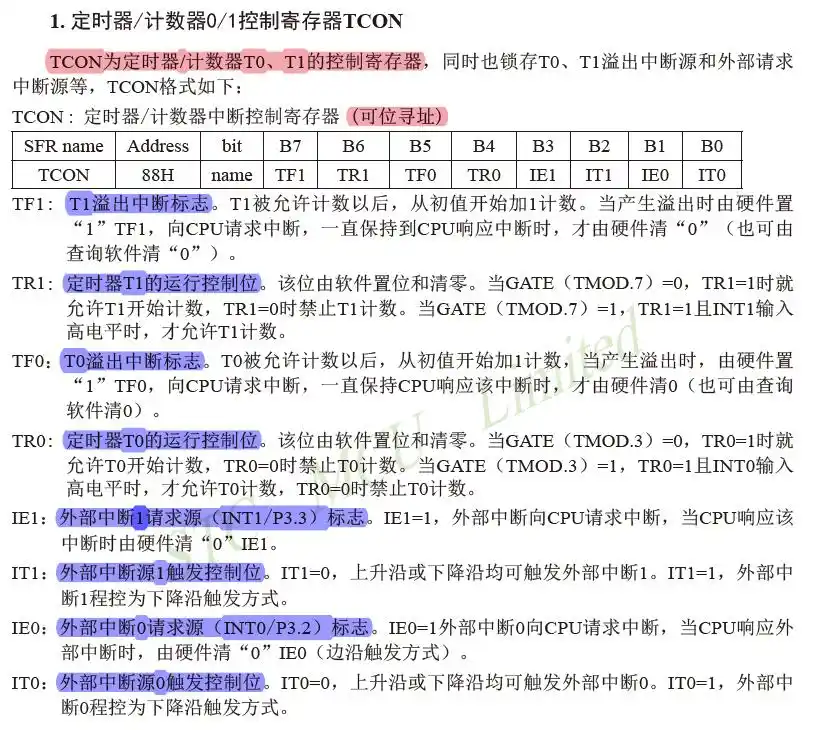

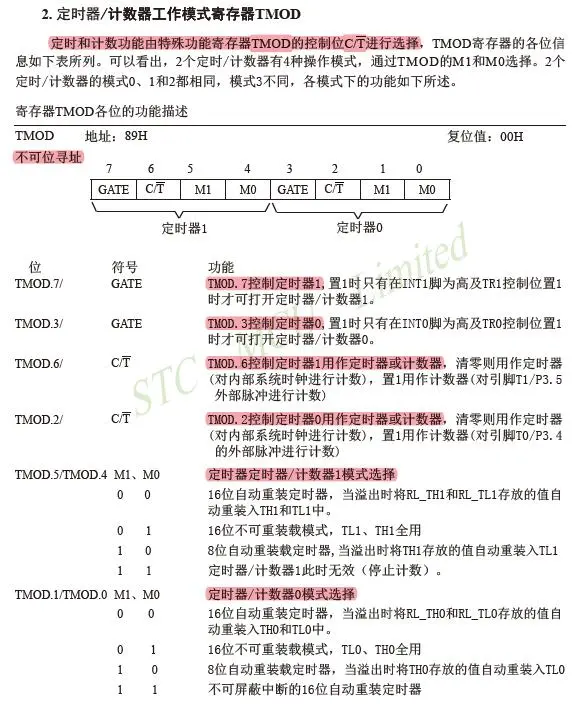

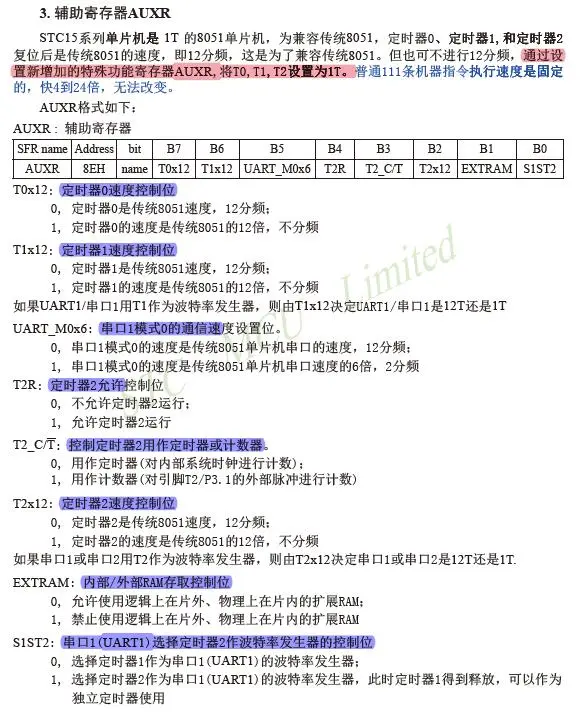

寄存器

定时器初始化一般步骤

cpp

1. 首先配置AUXR寄存器
2. 再配置TMOD寄存器
3. 设置低8位和高8位初始值
4. 清除标志位(TCON寄存器里的)
5. 启动定时器(TCON寄存器里的)

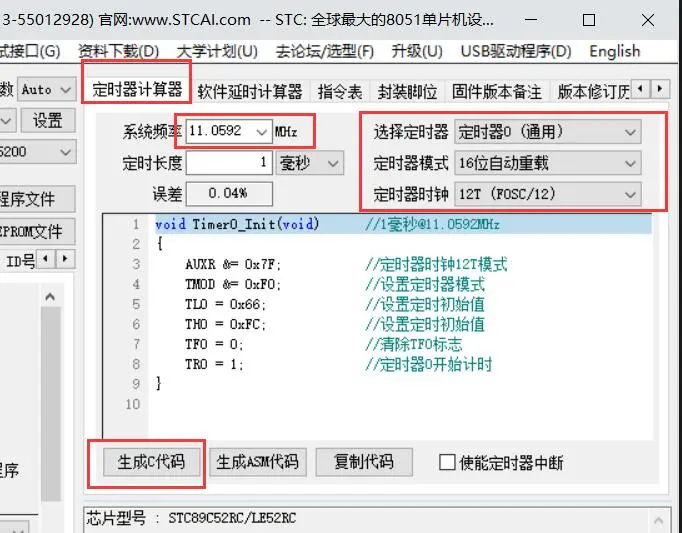

也可以在ISP里面直接生成：

串口

对于STC15系列单片机， 串口2只能使用定时器2作为波特率发生器，不能够选择其他定时器作为其波特率发生器; 而串口1默认选择定时器2作为其波特率发生器，也可以选择定时器1作为其波特率发生器; 串口3默认选择定时器2作为其波特率发生器，也可以选择定时器3作为其波特率发生器; 串口4默认选择定时器2作为其波特率发生器，也可以选择定时器4作为其波特率发生器

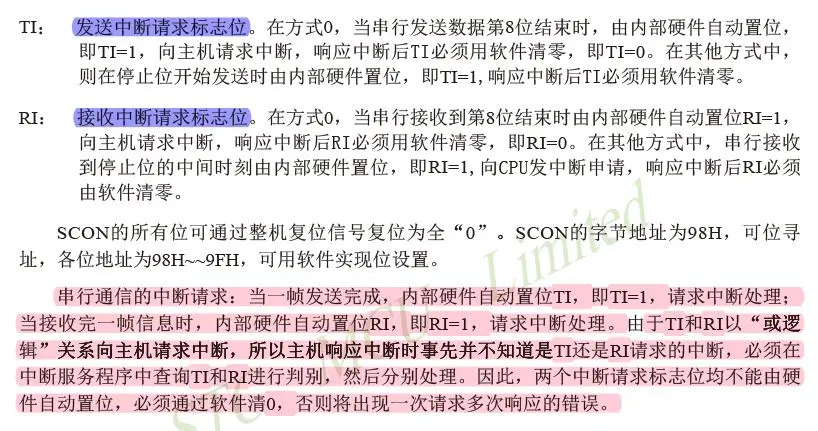

两个中断请求标志位必须软件清0不能硬件清0

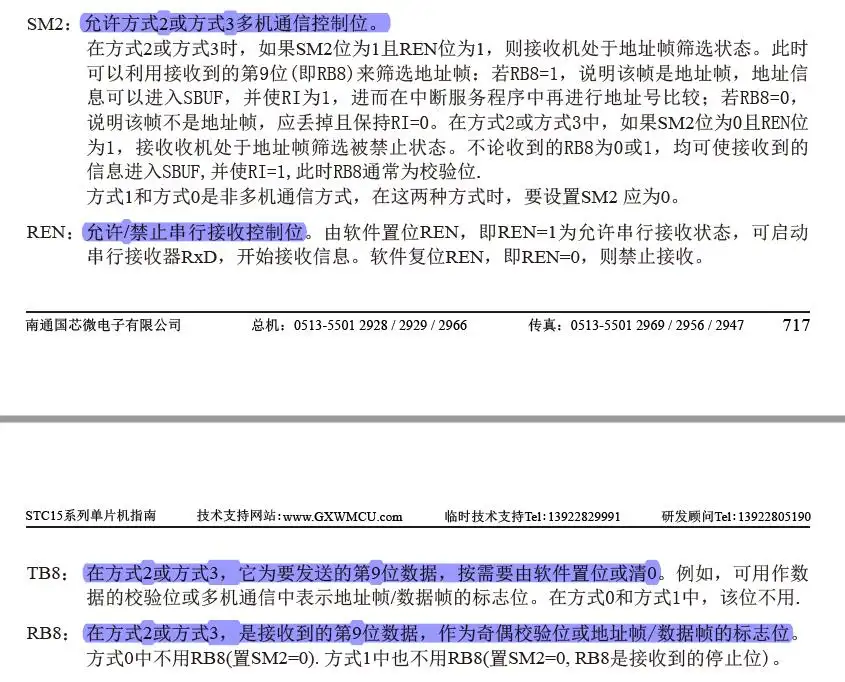

寄存器

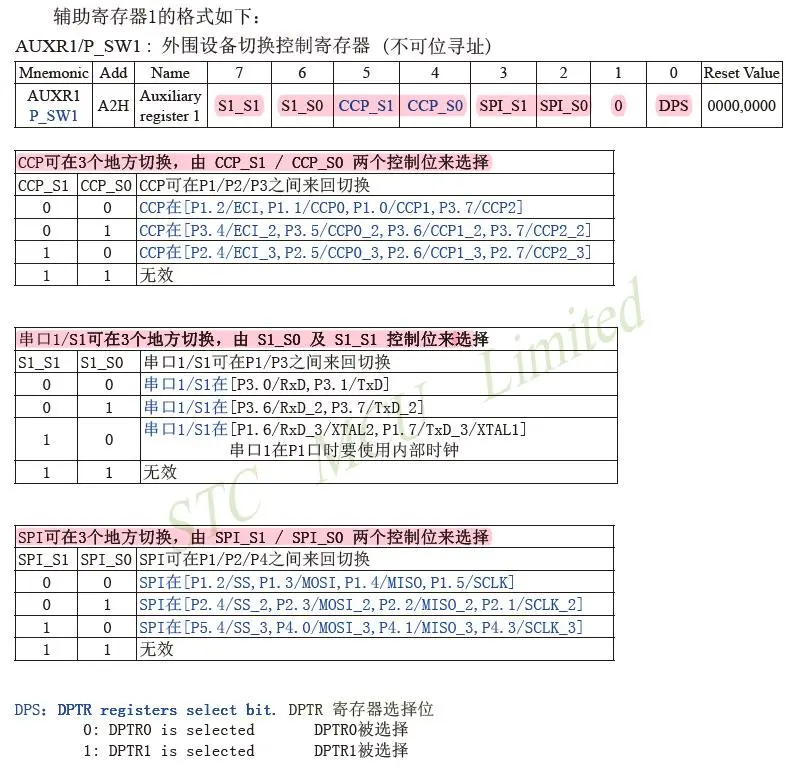

这个寄存器可以把串口1的引脚进行复用

串口初始化一般步骤

cpp

1. 看需不需要复用(AUXR1寄存器)

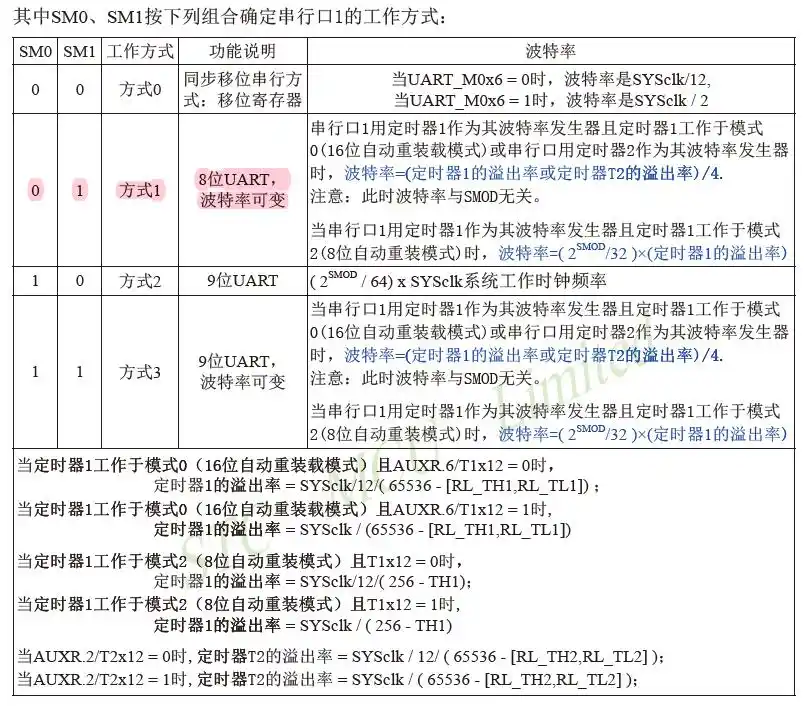

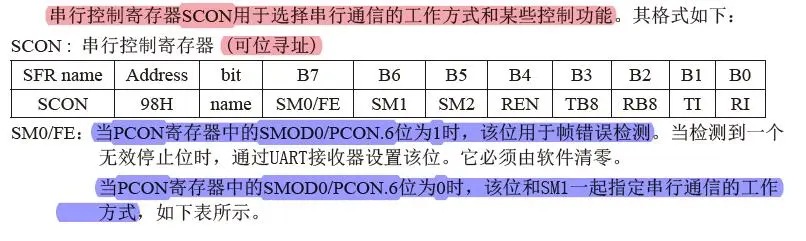

2. 工作模式(SCON寄存器)
3. 选择定时器作为波特率发生器
4. 定时器的基本配置(分频，定时器初值)

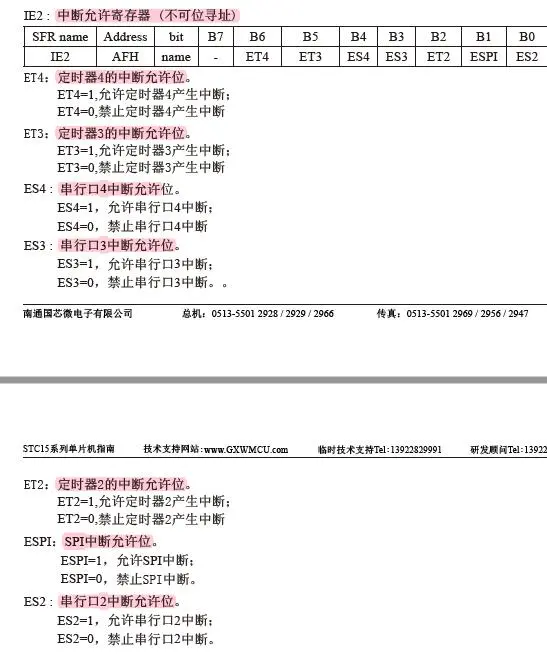

5. 定时器中断是否启动(IE2寄存器)
6. 启动定时器(AUXR)
5. 启动串口1中断(IE寄存器里的ES位)

也可以使用ISP进行配置

中断

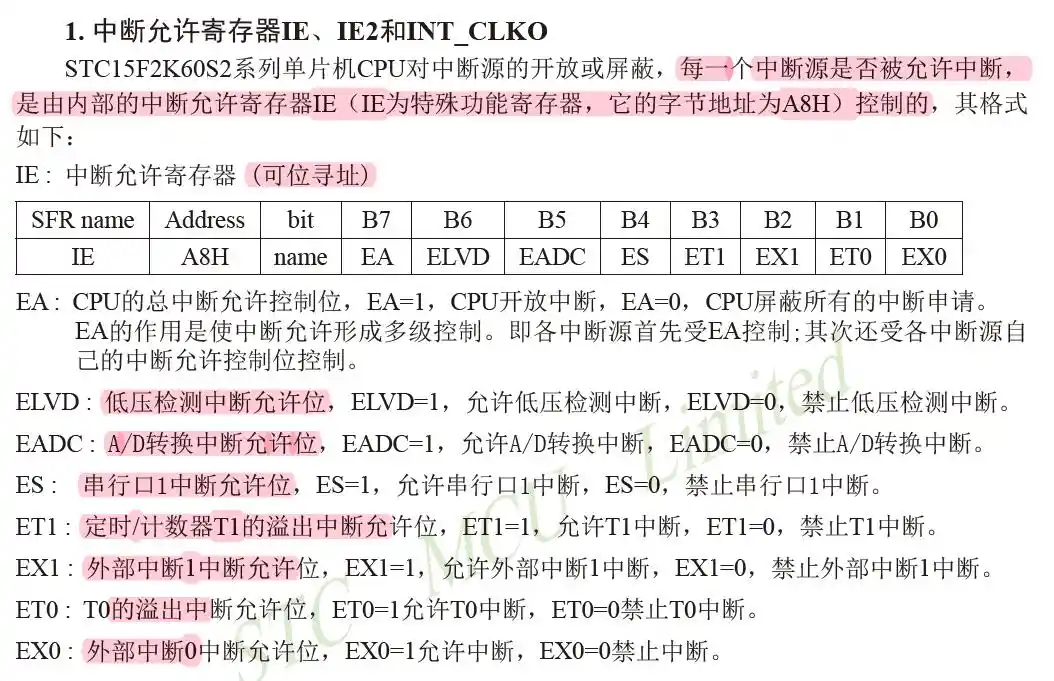

寄存器

using

cpp

void UART1_isr() interrupt 4 using 2

using n 是工作寄存器组切换开关，工作寄存器组与 BANK 是一个概念；

51的工作寄存器 R0-R7 共有4组，分别是 BANK0、BANK1、BANK2、BANK3，在任何时刻，只有一个工作组生效！这4个组在RAM中的位置分别是 [00H,07H]、[08H,0FH]、[10H,17H]、[18H,1FH]，换句话说，RAM中的00H地址、08H地址、10H地址、18H地址，这四个地址的名字都叫R0

51在上电后，PSW的RS两个位默认为0，也即 51默认使用的工作寄存器组BANK0

在进入外部中断0的服务函数前，先入栈CPU寄存器，再把工作寄存器组由0切换成2，在退出中断服务后，先由 BANK2 切换回 BANK0 ,并弹出CPU寄存器，由于 BANK0 和 BANK2 处在不同的RAM空间，互不干扰，切换回 BANK0 之后，就把那个普通函数的现场给恢复了

Using语句不仅在中断服务函数可以使用，而且可以在一般函数中使用，其功能就是指定寄存器组。在指定了寄存器组的函数或中断服务函数， 在相互调用时，这两个函数都必须指定在同一个寄存器组!!!。最后还有一点， 系统默认寄存器组0，因此，使用Using语句时很少显示指定Using 0；一般中断服务都指定在1、2、3组

注意

所以两个ISR使用同一个using，只要Bank中的内容互不干扰，是可以互相嵌套的。当一个Func使用using时，如果Bank中的参数被ISR打乱，就会有问题。

所以推荐尽量不要使用using

PWM

介绍

PCA定时器简介:

PCA模块是程序可编程计数器/定时器模块，用于在单片机中生成定时器/计数器信号。

PCA模块可以帮助用户通过适当的程序设置生成准确的计时器/计数器信号，并在开发各种应用时提供了很大的灵活性。

PCA模块包括三个独立的定时器/计数器，分别是PCA0，PCA1和PCA2。它们的主要区别在于它们的工作模式和功能不同。以下是三个模块的简要说明：

PCA0：

该模块是一个多功能模块，可以作为定时器或计数器来使用。它具有多种计时和模式选择功能，并且可以将其输出信号引导到可编程I/O管脚上。

PCA1：

该模块仅可用作定时器，具有比PCA0更精确的计时器基准，并可输出具有可定制占空比的PWM信号。

PCA2：

该模块仅可用作计数器，具有与PCA0类似的计数器功能，可以出发中断。它还可以输出方波信号、比较器输出和计数器输入捕获信号。

由于所有模块共用仅有的PCA定时器，所有它们的输出频率相同，各个模块的输出占空比是独立变化的，与使用的捕获寄存器{EPCnL,CCAPnL[7:0]}有关

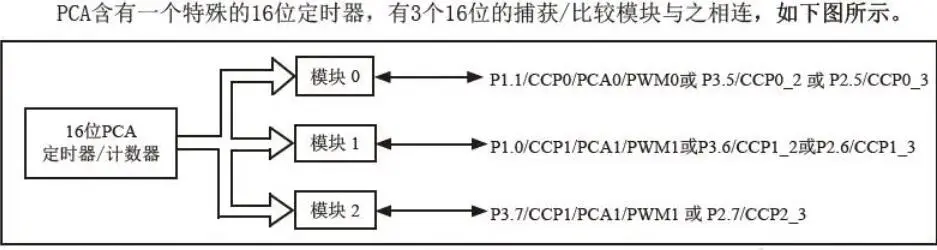

三个PCA模块共用一个计数器

PCA的三个引脚

ECI 是Capture Input引脚，用于捕获外部引脚的信号。

CCP0 和 CCP1 是Capture/Compare/PWM功能的引脚之一，它们可以用于PWM输出或者捕获外部引脚的信号。

CCP2 是另一个比较模块的引脚，可以被用于PWM输出或者比较外部引脚的信号。

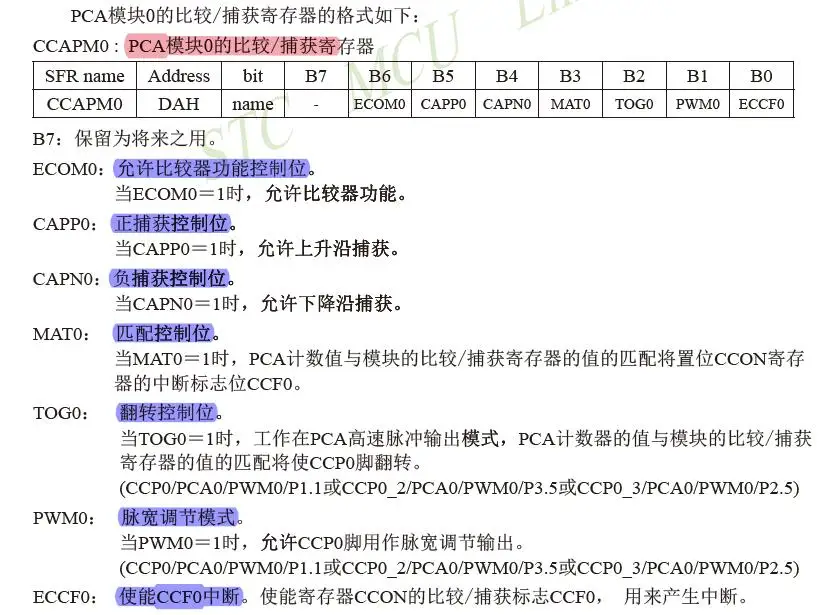

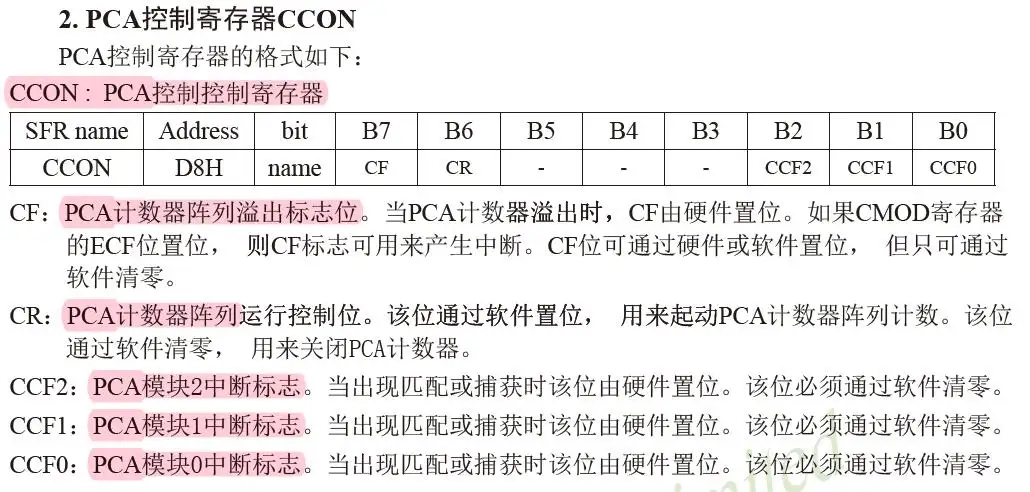

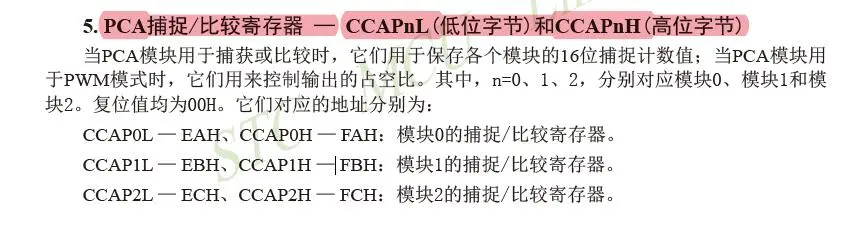

寄存器

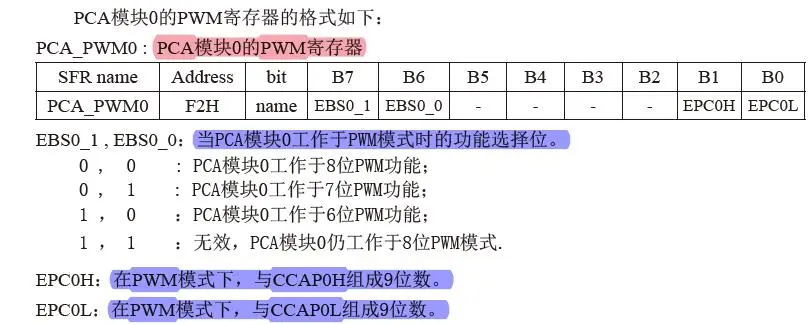

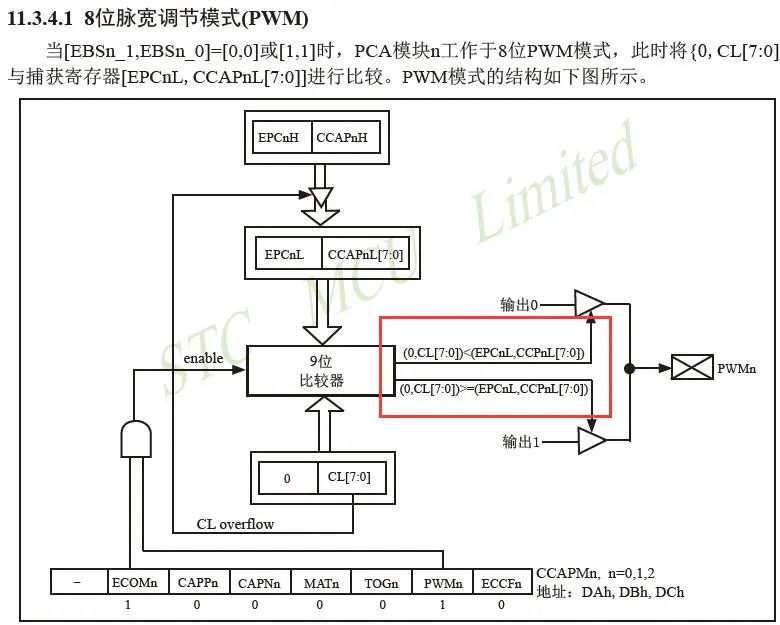

8位PWM模式

首先通过CCAPWM使能比较器和PWM输出，利用CMOD设置时钟源，再将CL中的数值与CCAPnL中的比较，大于等于输出高电平，小于输出低电平，当CL溢出后(0xFF->0x00)，CCAPnH中的数据会载入CCAPnL中

当PWM为8位时：

$\text{PWM的频率=}\frac{\text{PCA时钟输入源频率}}{256}$

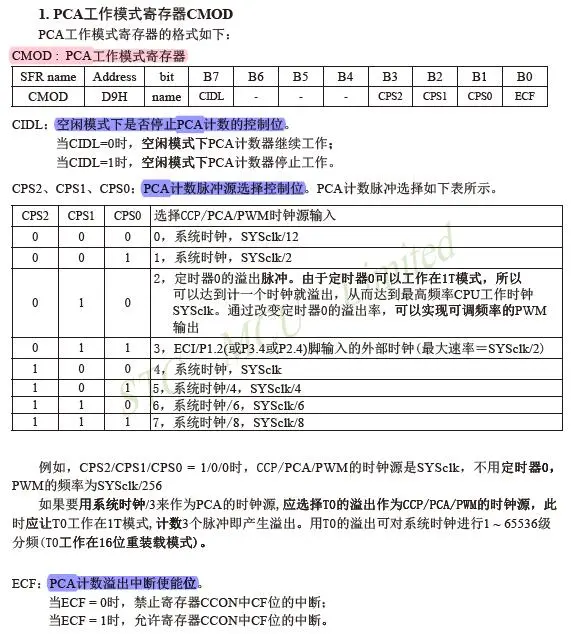

PCA时钟输入源可以从以下8种中选择一种：SYSclk， SYSclk/2， SYSclk/4，SYSclk/6，SYSclk/8，SYSclk/12,定时器0的溢出，ECI/P1.2输入

例如我的外部时钟是11.0592MHz，程序里进行12分频，然后再除以256，即：

$\text{PWM频率}=\frac{11.0592MHz}{12}\div256=3.6KHz$

$\text{n位PWM占空比} = (2^n - [CCAPxH=CCAPxL]) \div 2^n$

x表示第几路PCA模块

在写程序时， $2^n$ 和 $CCAPxH$ 的值需要转化为16进制：

如8位PWM：

$(100H - [CCAP0H=CCAP0L])\div100H$

IAP

STC15系列单片机内部集成了大容量的EEPROM，其与程序空间是分开的。利用 ISP/IAP 技术可将内部Data Flash当EEPROM，擦写次数在10万次以上。EEPROM可分为若干个扇区，每个扇区包含512字节。使用时，建议同一次修改的数据放在同一个扇区，不是同一次修改的数据放在不同的扇区，不一定要用满。数据存储器的擦除操作是按扇区进行的。

EEPROM可用于保存一些需要在应用过程中修改并且掉电不丢失的参数数据。在用户程序中，可以对EEPROM进行字节读/字节编程/扇区擦除操作。 在工作电压Vcc偏低时，建议不要进行EEPROM/IAP操作

它只能把字节中的1写为0，不能在把0写位1，要写1的话，只能擦除数据，擦除后存储器字节上的数据就会变成0xFF，全部变为1

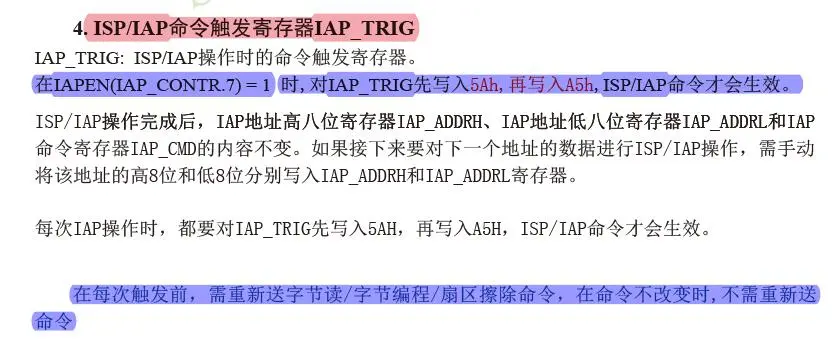

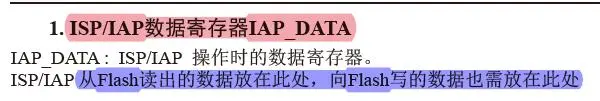

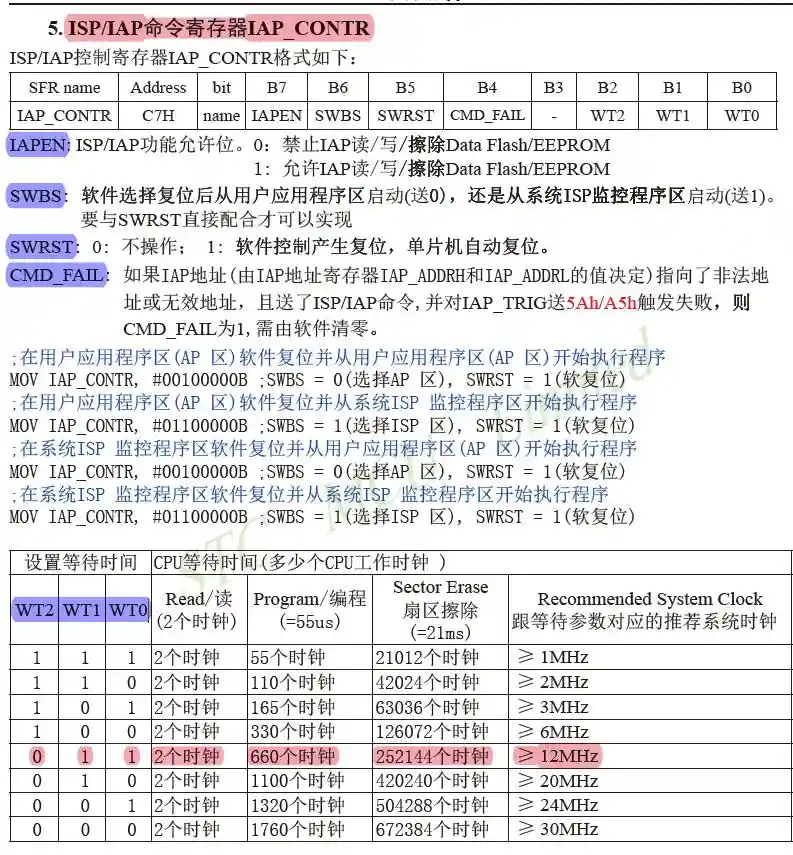

寄存器

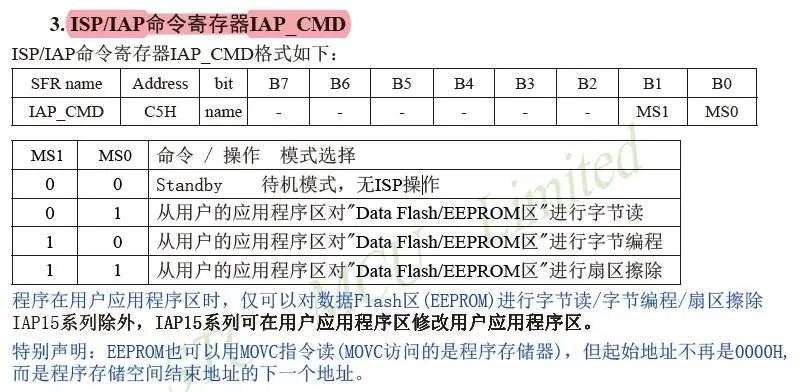

0：空闲；1：读；2：字节编程； 3：扇区擦除

手册有例程参考

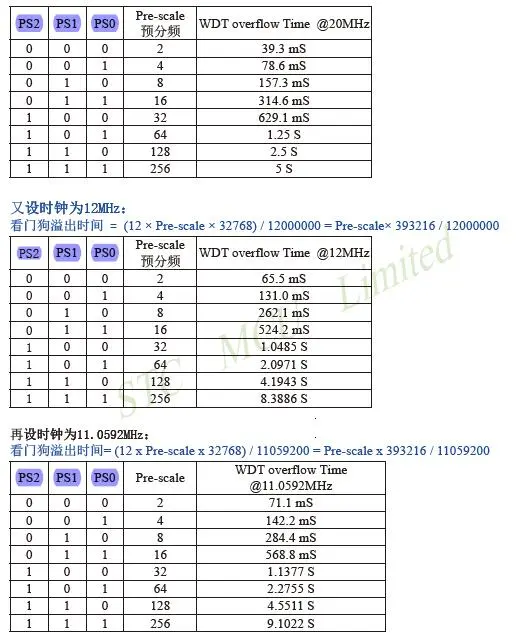

看门狗

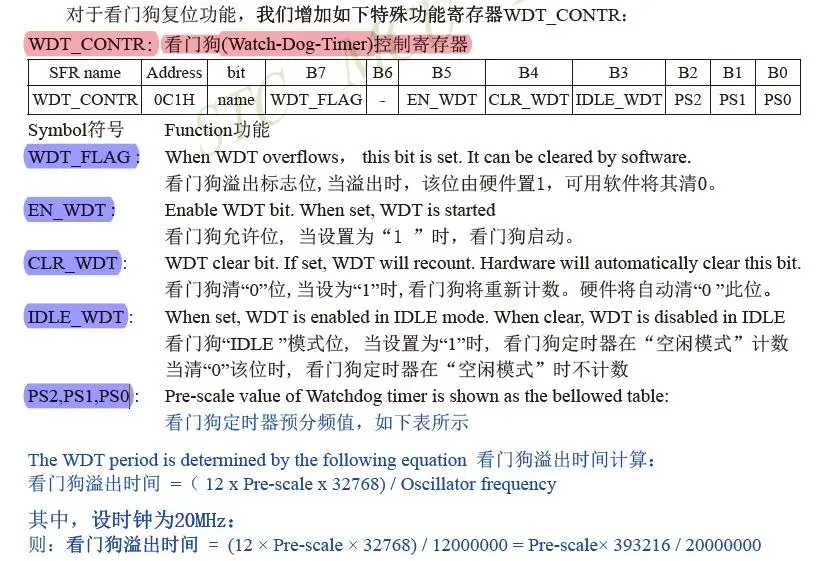

寄存器

注意

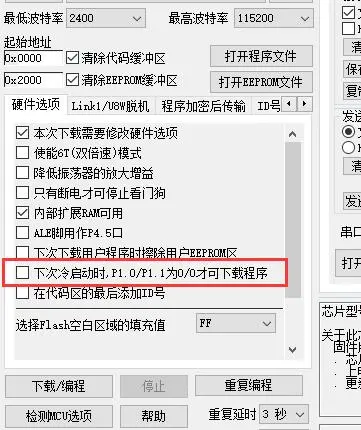

下载程序时这里不要勾

勾了也不怕，下载程序时把这两个引脚短接到GND即可

vscode里打开51项目需要配置系统头文件路径：

json

{
    "configurations": [
        {
            "name": "Target 1",
            "includePath": [
                "g:\\my_code\\STC15\\Control485Out\\USER",
                "g:\\my_code\\STC15\\Control485Out\\APP",
                "C:\\Keil_v5\\UV4\\INC\\STC",
                "C:\\Keil_v5\\UV4\\INC"
            ],
            "defines": [
                "__C51__",
                "__VSCODE_C51__",
                "reentrant=",
                "compact=",
                "small=",
                "large=",
                "data=",
                "idata=",
                "pdata=",
                "bdata=",
                "xdata=",
                "code=",
                "bit=char",
                "sbit=char",
                "sfr=char",
                "sfr16=int",
                "sfr32=int",
                "interrupt=",
                "using=",
                "_at_=",
                "_priority_=",
                "_task_="
            ],
            "intelliSenseMode": "${default}"
        }
    ],
    "version": 4
}
