前言

软件

AD软件-百度网盘-提取码2ulv

智能车4层板

Altium Designer 20 19（入门到精通全38集）四层板智能车PCB设计视频教程

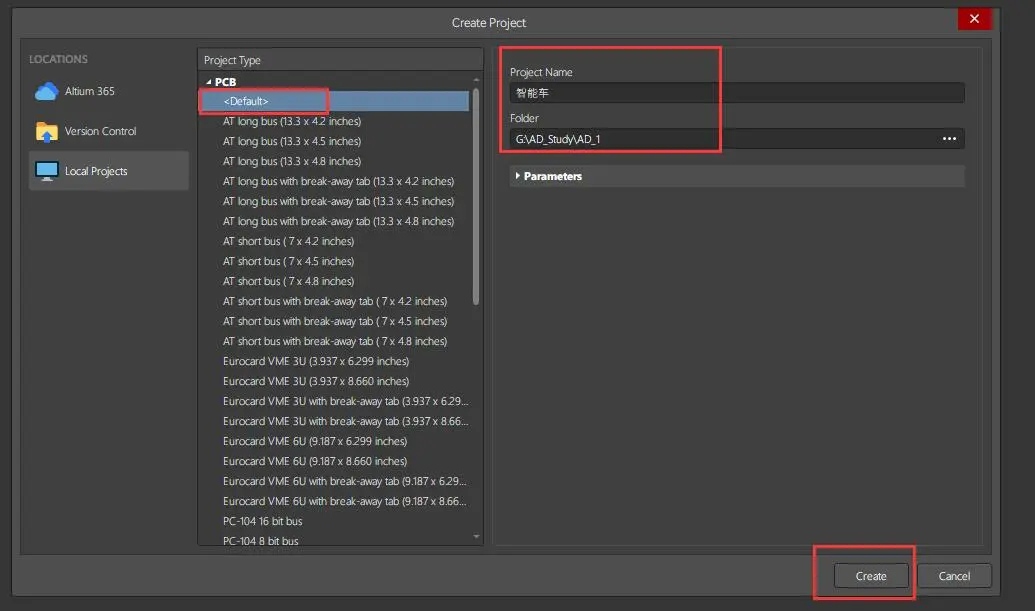

新建工程

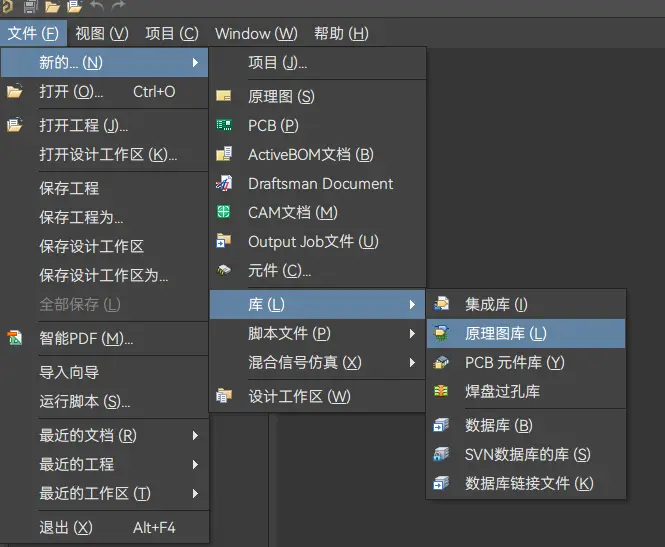

然后新建原理图库，CTRL+S保存

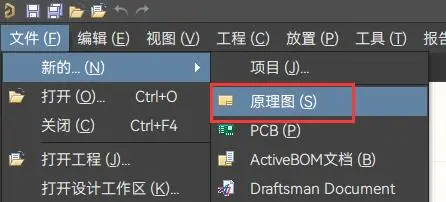

新建原理图，保存

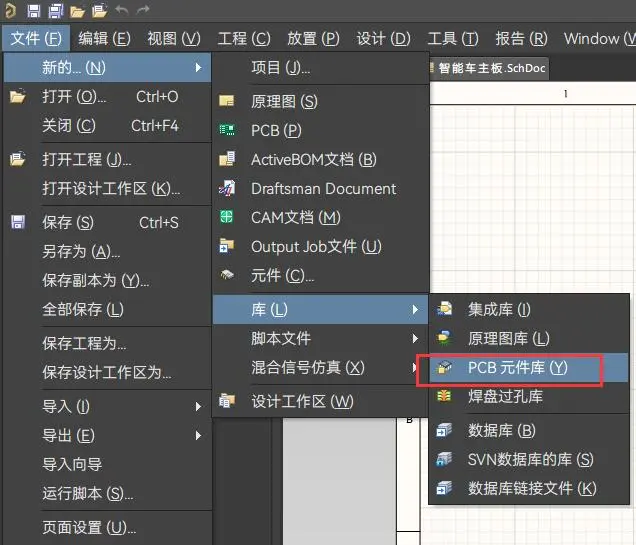

新建PCB元件库，保存

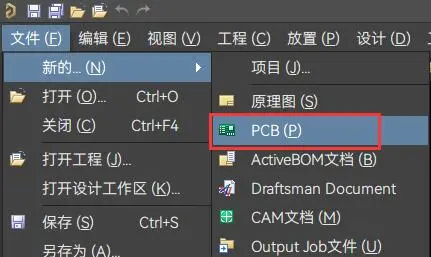

新建PCB，保存

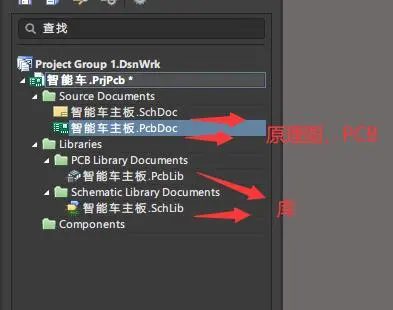

创建完是这样的

元件库介绍以及电阻容模型创建

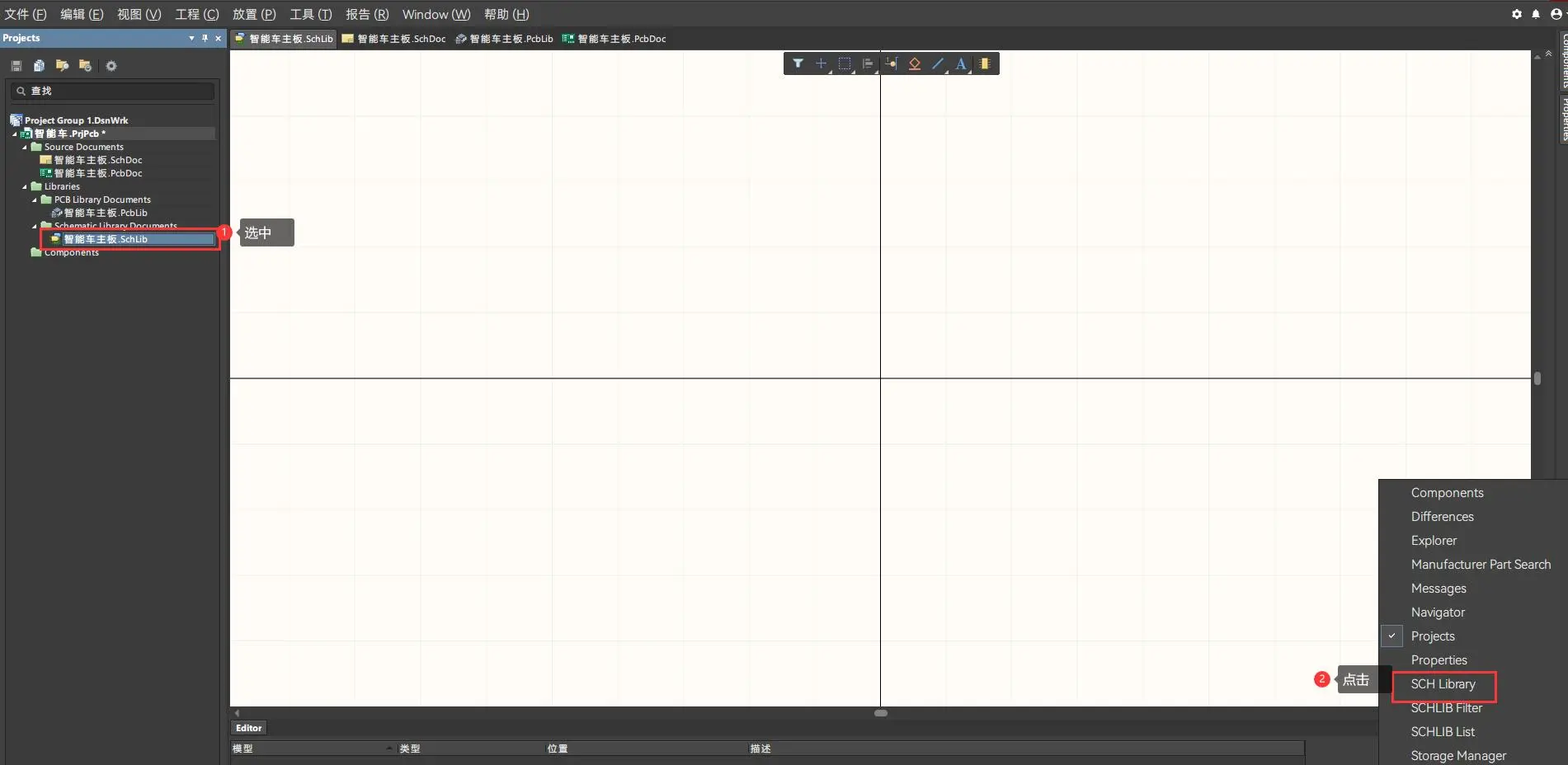

选中原理图库，然后点击右下角状态栏的 Panels(如果没有状态栏则在上面视图那勾选)

元件符号(原理图上的表现形式): 包含 元件边框、管脚（管脚序号，管脚名称）、元件名称、元件说明，用来建立电气连接关系。

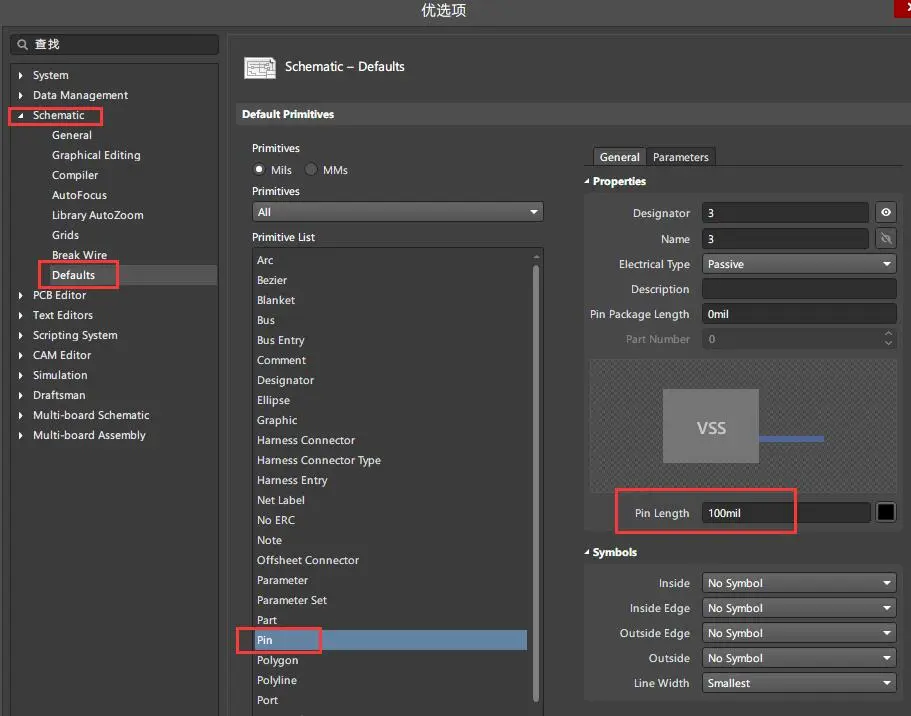

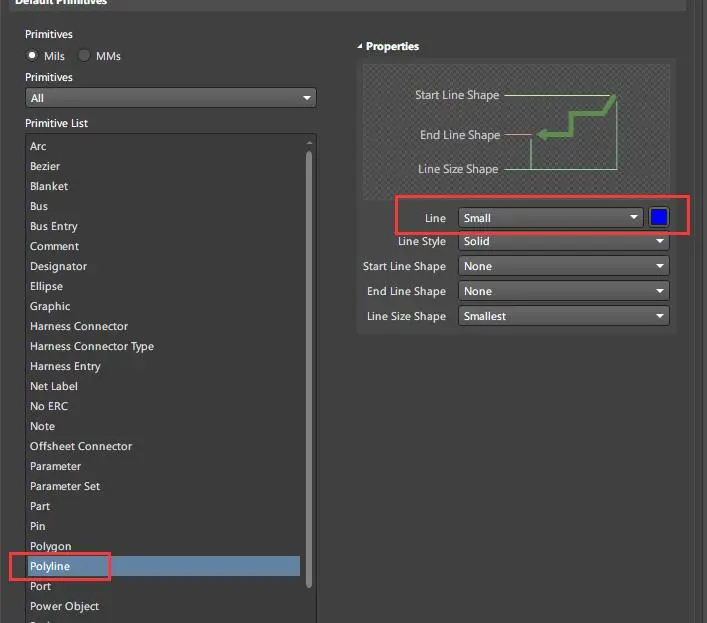

放置的引脚默认长度可以在设置里修改，我一般改为一个格子长，100mil，还有放置线的颜色也可以改一下(这样就不用每次在属性里改了)

放置的过程中同时按 tab键 ，可以调出属性设置。放置后通过 双击 也可调出属性设置。

设置管脚，边框时，格点的大小决定了边框的位置，一般把格点设置为 20mil，也可以快捷键 G 切换格点大小

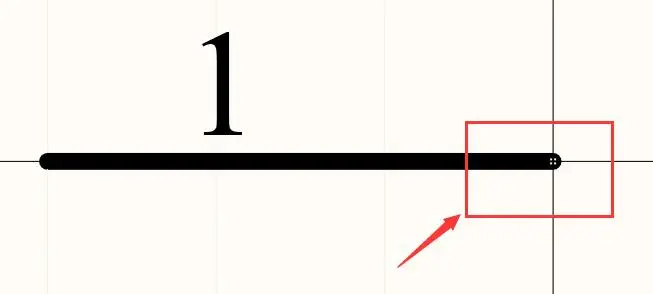

有四个点的一端叫电气连接点(也有叫热点的)，具有电气属性，注意不要放反,—般至于两侧

点击放置管脚时，如果点击TAB键则可以在旁边设置属性，比如修改引脚序号隐藏等等

放置第二个管脚：可点击第一个管脚并按住 Shift键 拖动复制，然后可以进行隐藏叠着的引脚名称，双击管脚在属性里点击那个眼睛即可

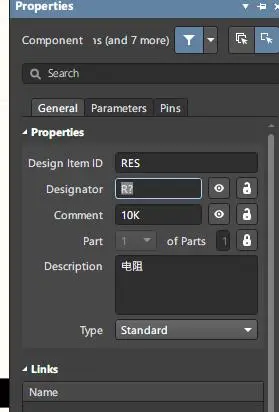

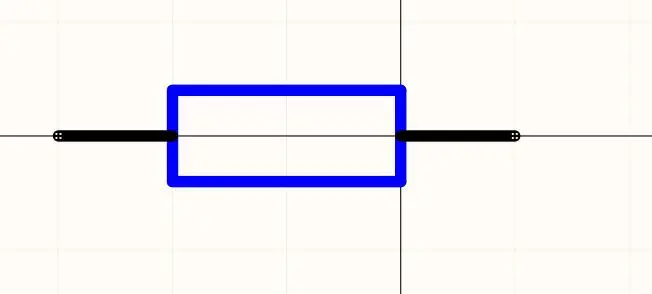

位号一般是电阻是 R?，电阻值暂时不写因为工程里一般有很多阻值的电阻

还有引脚号一般不分正负的都隐藏，只有分正负的才显示

【Links】栏可以添加厂家名称和链接

【Footprint】栏是封装

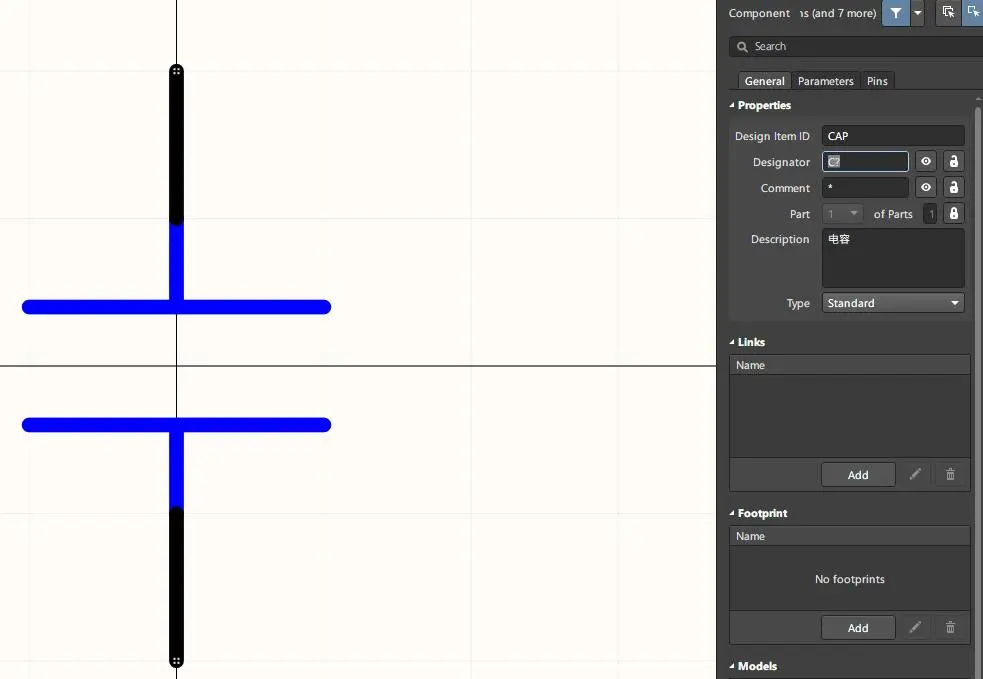

无极性电容也是这样画，位号一般是电容是 C?

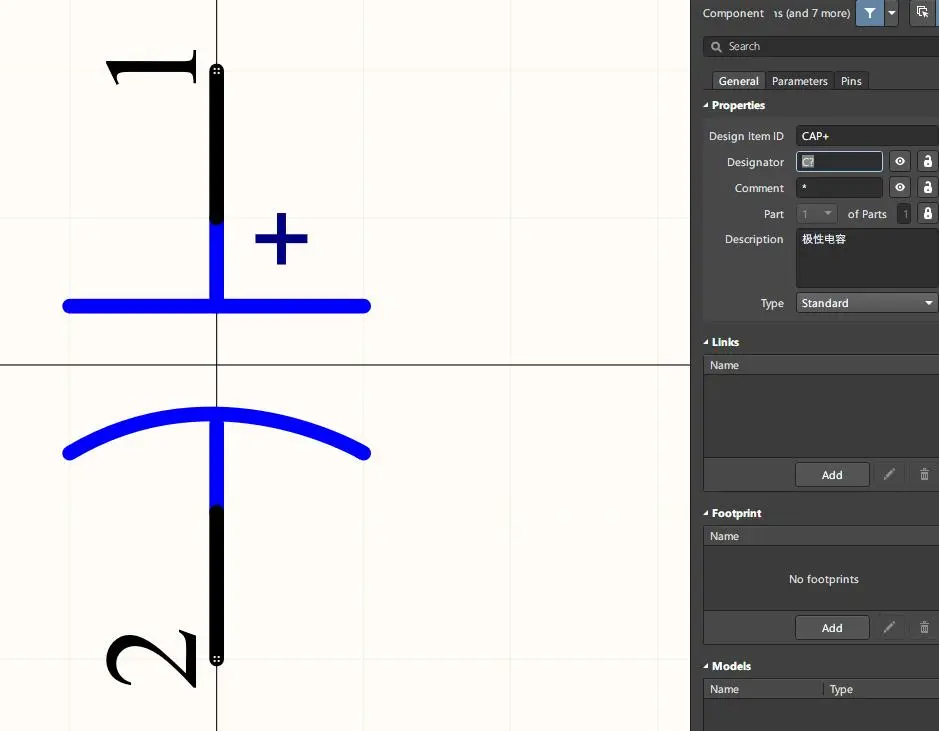

极性电容的话负极要用贝塞尔曲线画(确定起点弯曲点终点即可)，然后在正极那添加字符串 + 字体换一下即可

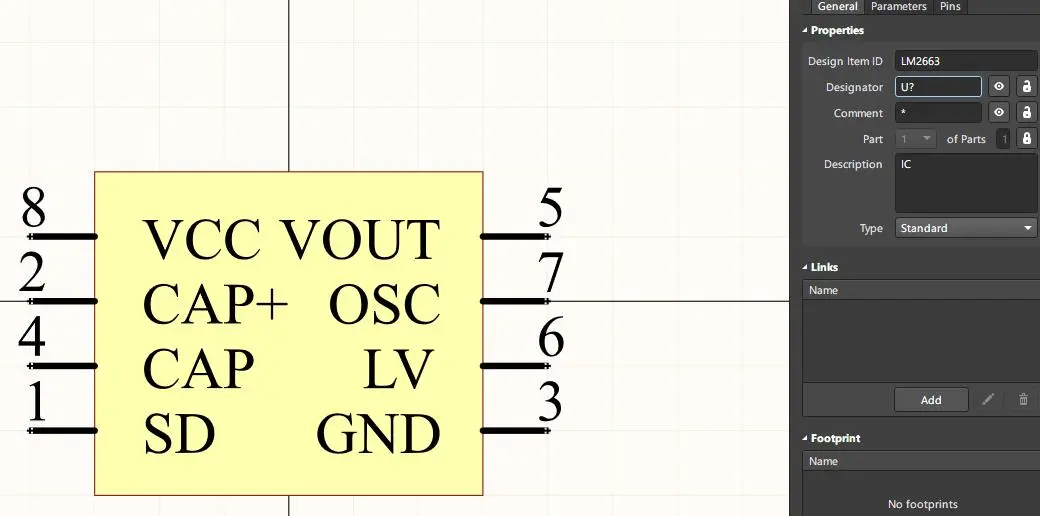

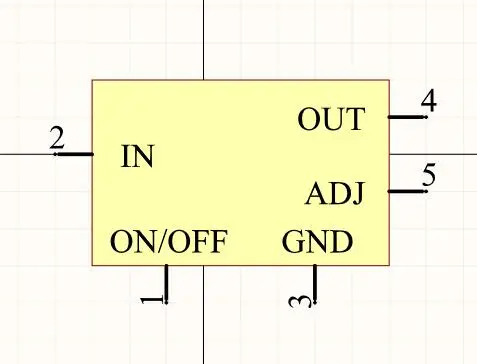

IC创建

位号一般用 U?，器件管脚名称直接复制原理图即可，然后双击引脚粘贴即可

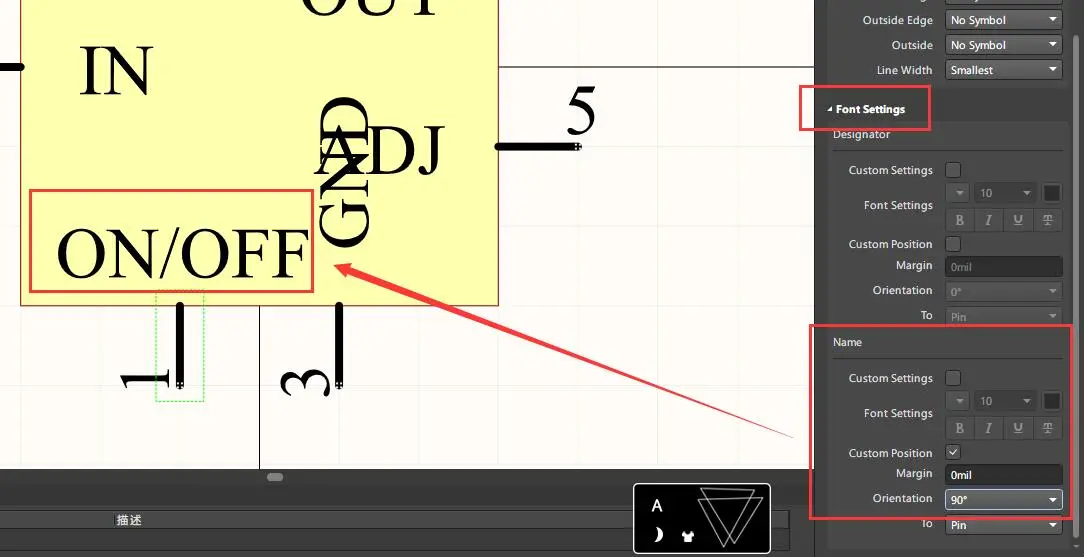

画第二个，需要注意管脚Name竖向怎么改成横向，可以在下面位置修改

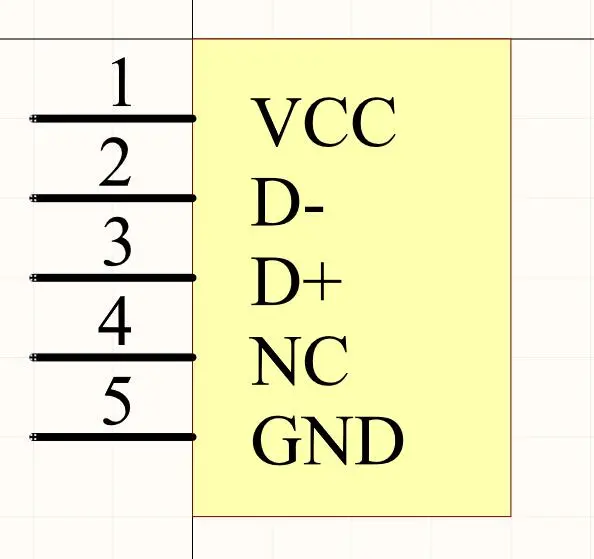

排针类创建

管脚号不推荐隐藏，名称可以隐藏

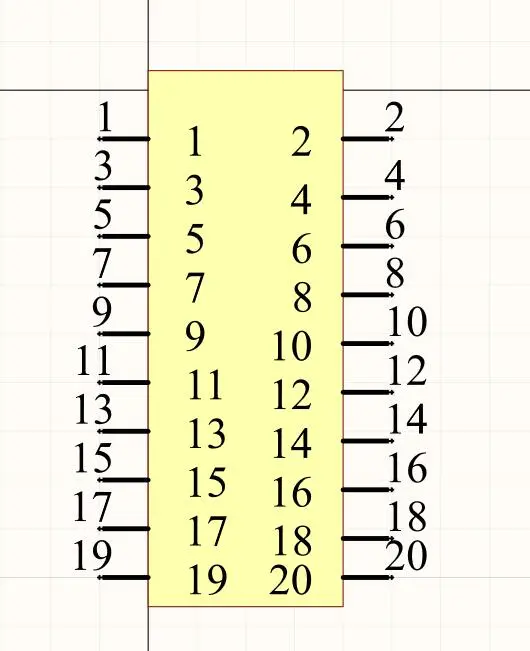

创建排针这种管脚大于5个以上最好使用阵列，主增量表示间隔多少，如果设置为2，则序号变成1,3,5,7…

此示例我主增量和次增量都选择2,

二极管与光耦的创建

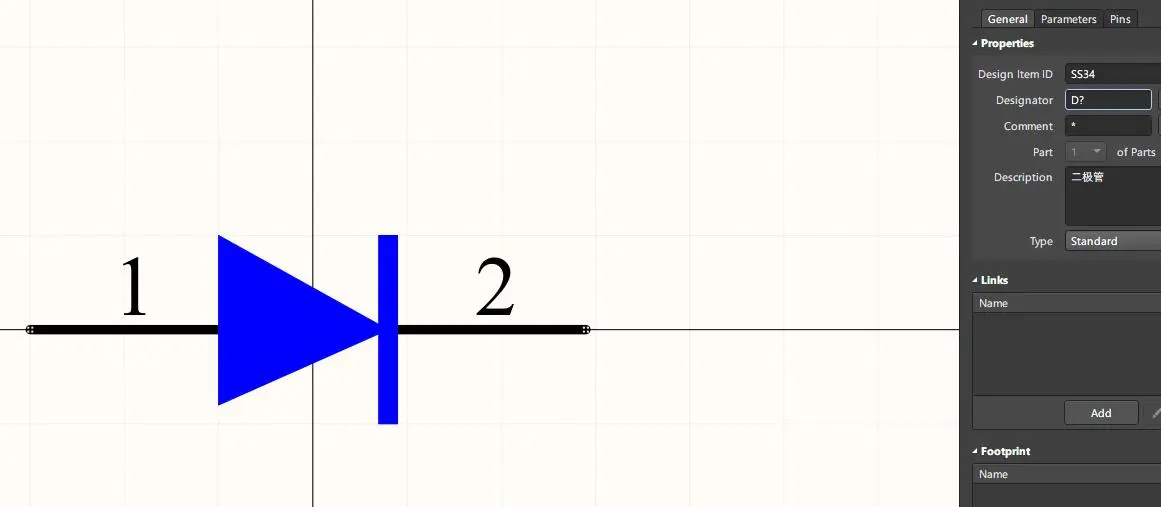

二极管

使用多边形画，然后填充颜色，那条竖杠可以先把格点设置为1mil，然后点击多边形，绘制一个长矩形即可填充颜色最后，画完把格点设置回之前即可

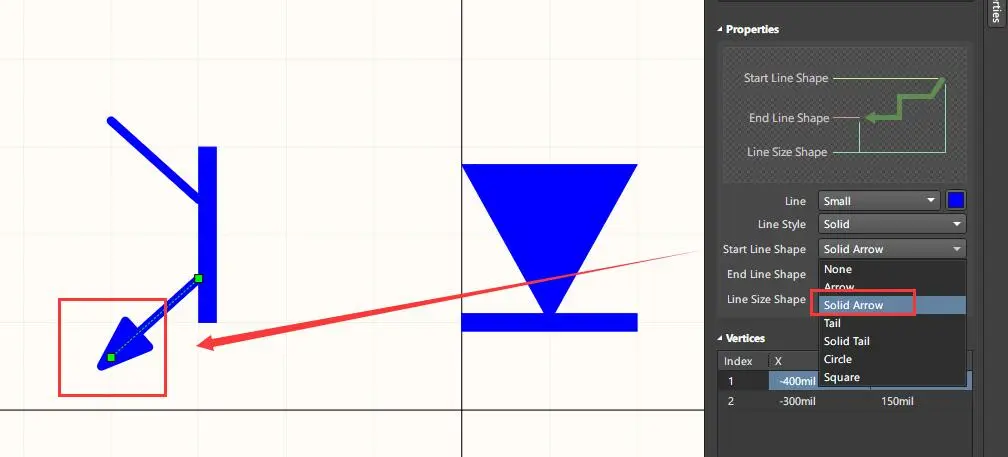

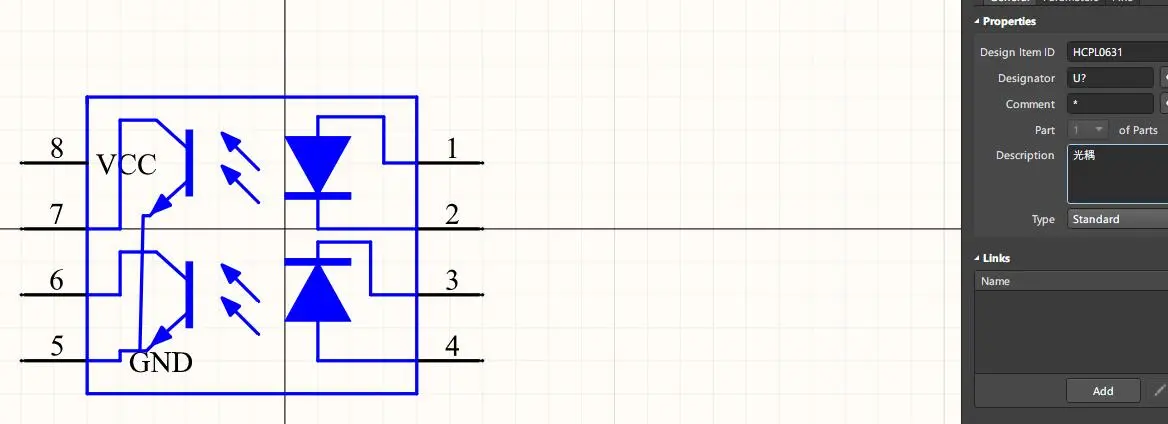

光耦

画线条，然后末尾或者开头可以选择图形

杜洋AD入门

入门PCB设计（全30集带目录） 杜洋工作室 AD09

在原理图增加元器件以及自定义元器件

原理图的器件不需要跟实物外观一模一样，这个跟PCB库不一样，PCB库注重的是器件的尺寸封装那些，原理图的话只需要引脚啥的数量对上就行了，外观不重要

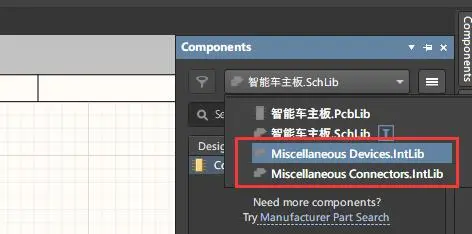

官方库可以在原理图界面点击【放置器件】，然后右边栏就可以看到有很多器件了,这两个库就是官方库

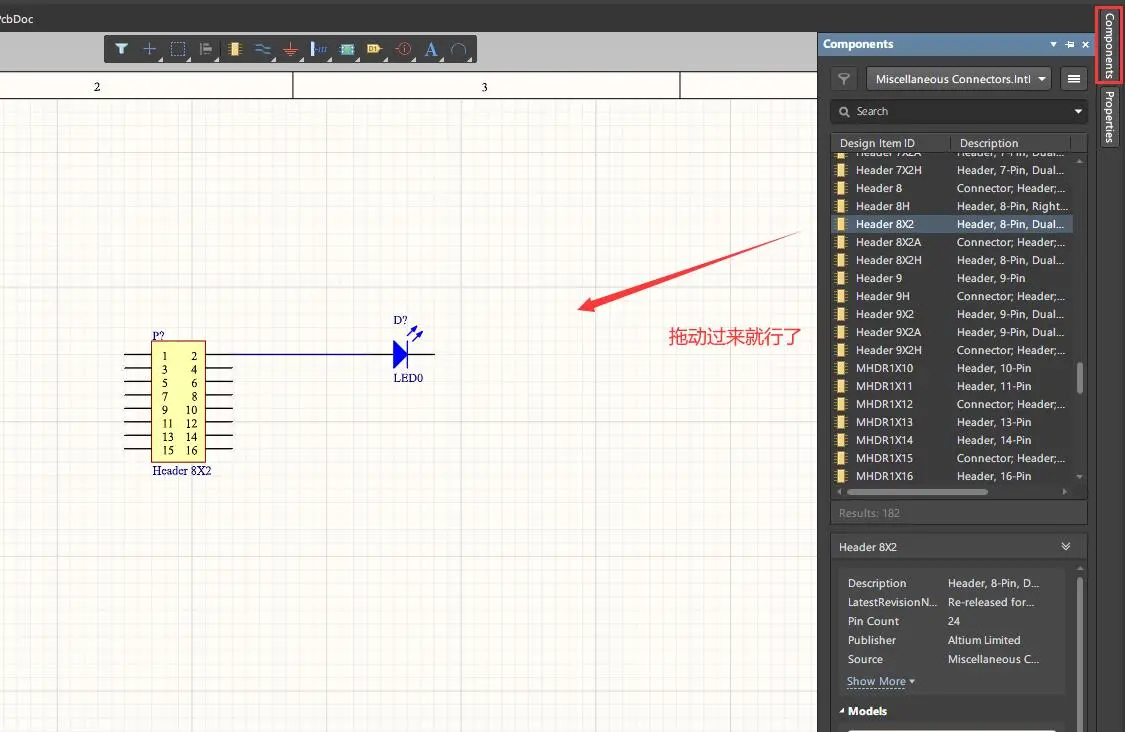

官方库直接拖过去就行了

画IC

习惯把1脚放在十字那

问题

  • 中英切换

点击设置勾选本地重新启动软件即可

100mil = 2.54mm

如果需要在字母上面加横杠，则修改名字，在每一个单词前加一个 \ 即可

常用快捷键

  • 画原理图元件库

按住鼠标中键往前推往后推可以实现放大缩小比CTRL+滑轮方便

CTRL+鼠标右键可以快速放大缩小

依次点击键盘 VGS 调出格点大小调整

鼠标选中元器件，按SHIFT键然后拖动就可以复制一个出来，此处出来的序号会递增，直接CTRL+C的序号不会递增，也可以放置引脚时按TAB改【Designator】为1，然后下一个默认递增2,3,4…

选中器件，依次按 EMS即可移动对象

镜像–复制对象，粘贴时按 Y

多选对象–选中一个后按SHIFT可以多选

  • 画原理图

画线–按 p 再按 w

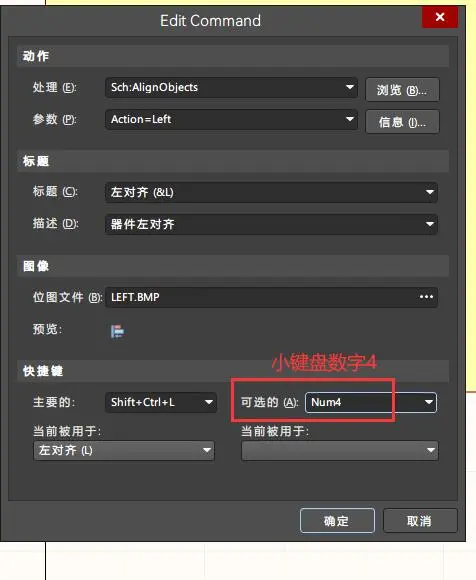

自定义快捷键，比如对齐等等，首先按 A 弹出对齐选项页面，然后按住 CTRL 键点击一下选项弹出

可以设置：

左对齐–4，右对齐–6，上对齐–8，下对齐–2

水平分布–7，垂直分布–9
